Переделка unomat b24 auto под низкое напряжение (Dasbasa)

Считается что высокое напряжение повредит микросхемы TTL в фотоаппарате.

Переделывал по этой схеме

Переделывая вспышку, следует придерживаться обычных правил безопасности при работе с электроприборами!

Сначала берем паяльник и собираем схему как обычно. Проверяем ее работу, подключая снаружи к контактам вспышки и измеряя напряжение мультиметром. При этом учтите, что напряжение на синхроконтактах вспышки высокое и может неприятно «дернуть», поэтому соблюдайте осторожность – подключайте схему проводами и только потом включайте вспышку и измеряйте напряжение. Когда схема готова и проверена, можно приступать к разборке самой вспышки.

Переключите регулятор на «М», включите вспышку, разрядите конденсатор сделав «пых» кнопкой «test», сразу выключите вспышку. Выньте батарейки.

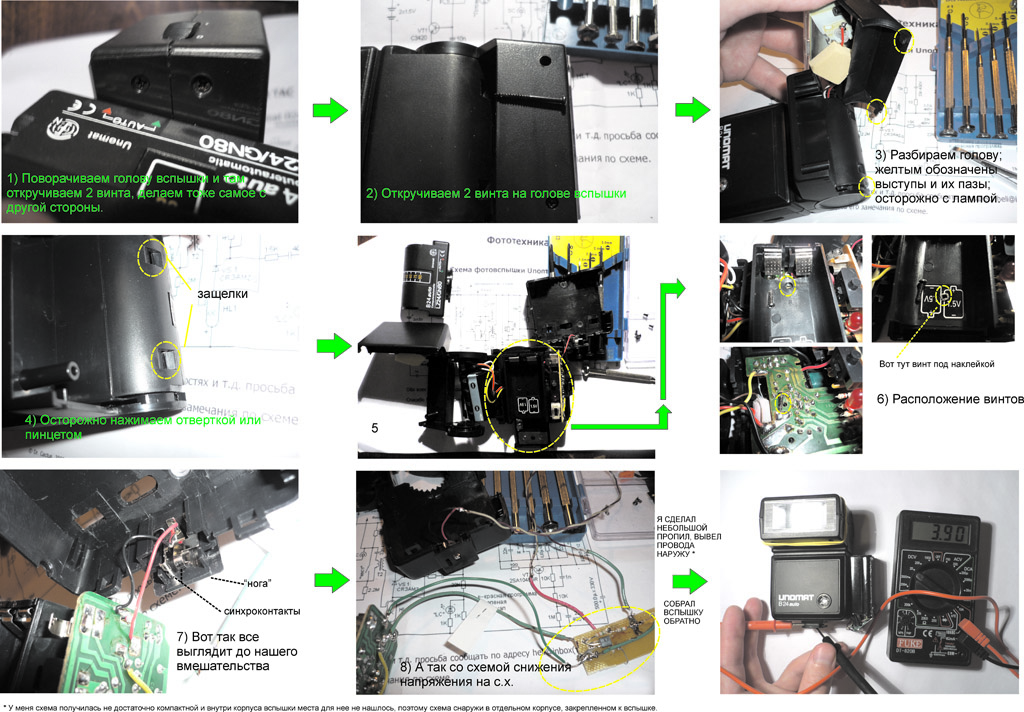

Разборка вспышки и подключение схемы показаны на рис.1.

Схема у меня получилась не настолько маленькой, чтобы вместиться в корпус вспышки, поэтому закреплена снаружи в своем корпусе.

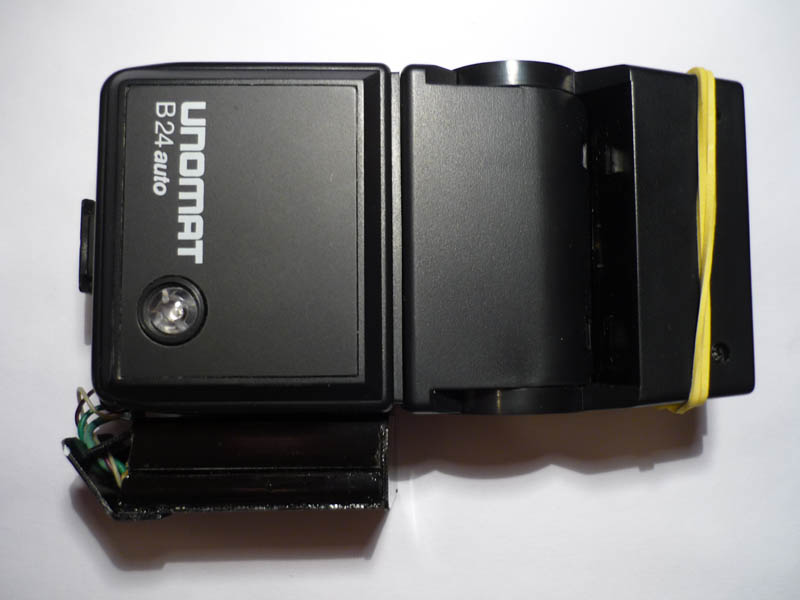

На рисунке 2 общий вид вспышки после переделки.

Резинка на голове вспышки – для крепления отражателей.

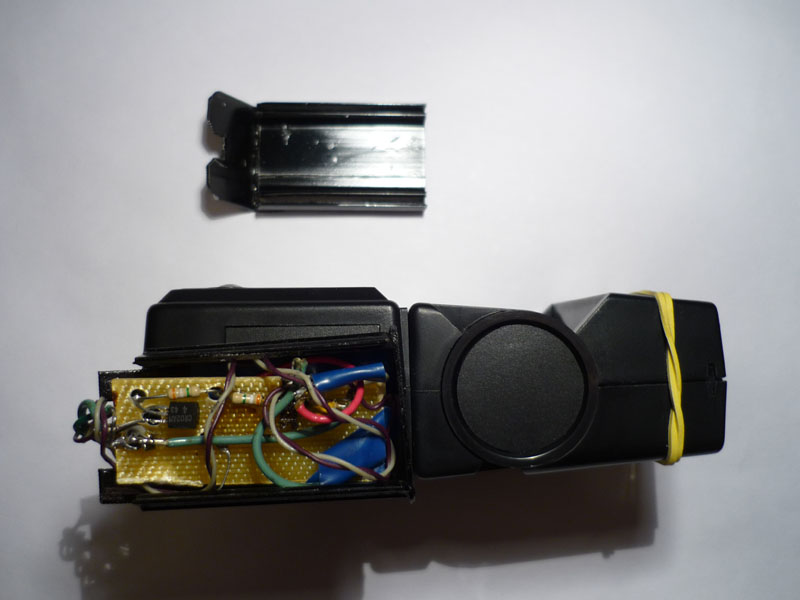

Корпус схемы открывается – сдвигается. Рисунок 3

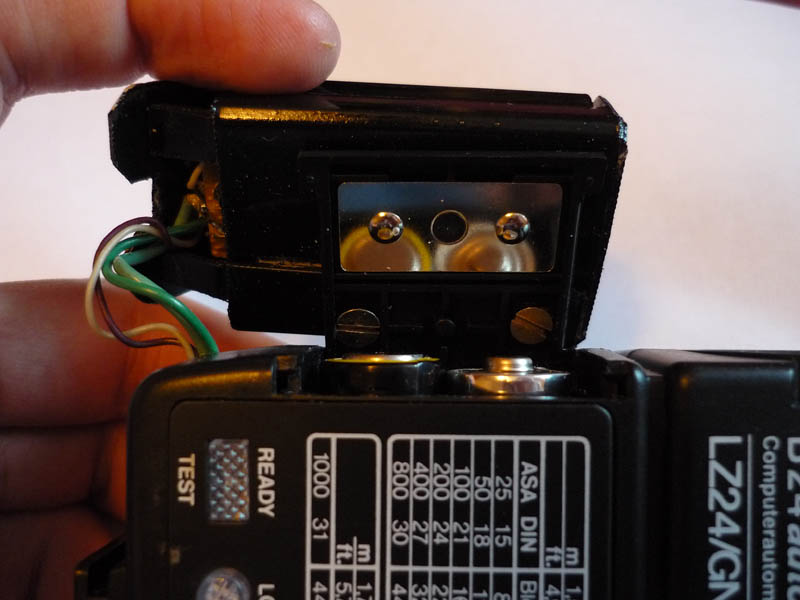

Части корпуса для схемы вырезаны из отрезка кабель канала шириной 40 мм, склеены суперклеем, после чего покрашены из баллончика. Корпус схемы закреплен двумя винтами с гайками к крышке отсека для батареек вспышки, открываться отсеку с батарейками это не мешает. Рисунок 4.

Вспышка после переделки успешно используется с Canon 300, работает нормально.

Использовал вот эту схему отсюда
