Студийные вспышки своими руками

Пришло время сделать относительно нормальный свет. Старые советские вспышки хороши, но отсутствие возможности регулировки сильно ограничивает их, а соотвественно и ваши возможности. Поглядев на цены фирменных моноблоков я несколько приуныл: даже самые простые из вспышек по цене были эквивалентны зеленой бумажке с портретом Франклина. Причем, расставшись с этой бумажкой, вы получали на руки практически туже советскую вспышку, только собранную китайцами. А хотелось, путь и небольшого, но прорыва... на худой конец просто движения вперед.

В общем, требования были сформулированы достаточно щадащие: работа от сети, регулируемая мощность импульса, ну и чтобы вся конструкция не приводила своим видом моделей в прединфарктное состояние.

За основу была взята схема вспышки фил 107 и схемы стробоскопов, которых много вы интернете. Узким местом оказался повышающий трансформатор: мотать самому не хотелось, найти в продаже - сложно... разве что выдрать из старой вспышки... стоп! А почему только трансформатор? Раз вспышка перестает функционировать, значит она вполне может стать донором деталей для наших регулируемых вспышек. После того как эта мысль окончательно оформилась в голове, стало ясно, что регулируемые вспышки отличаются от нерегулируемых только наличием ругулировки:)

Как я выяснил позже, используются два основных метода регулировки мощности импульса: ограничете емкости конденцаторов или ограничение напряжения на них. Надо сказать, что до первого пути я дошел сам:) Его и реализовал, как наиболее простой.

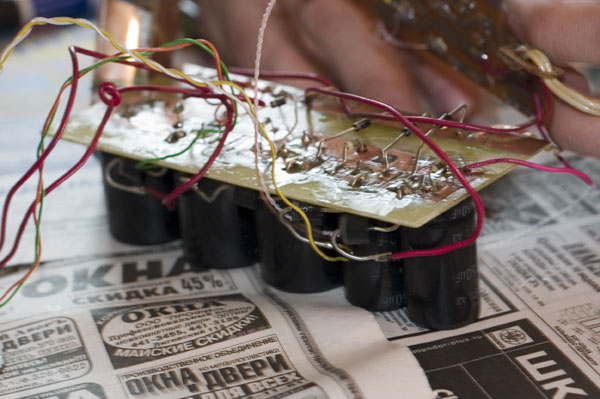

Из заводской вспышки был выкинут родной конденцатор и заменен блоком новых, закоммутированных таким образом, чтобы каждая следующая группа была по мощности вдвое больше предыдущей. В этом случае, одна ступень регулировки мощности будет примерно равна одной ступени светосилы.

Комутация емкостей производится тумблерами на корпусе вспышки. Обратите внимание, что тублеры должны отключать конденцаторы именно от лампы, а не от сети. Так как во втором случае? при каждом щелчке тумблера будет перераспределение заряда между заряженными и разряженными емкостями. В таком режиме тумблеры долго не проживут. Таким образом, мы получаем постоянно заряженными все емкости и перетекания заряжа при их коммутации не происходит.

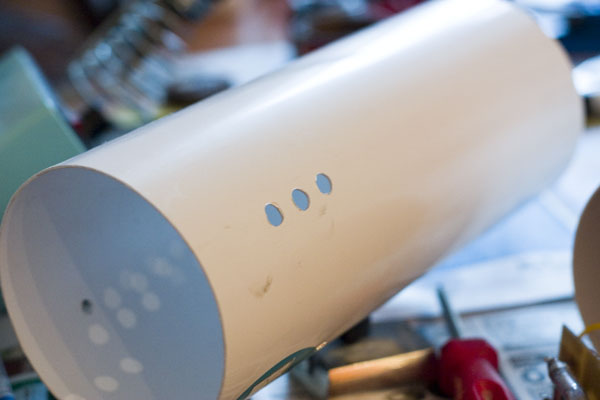

Если со схемой все было достаточно примиривно, то над корпусом и системой крепления пришлось поломать голову. Фирменные корпуса всем хороши, но довольно редки, дороги и совсем не приспособлены под лампы ИФК-120, которые являются основой моих вспышек. В общем, пришлось искать обходное решение. Надо сказать, что пришло оно довольно быстро: фановая труба прекрасно подходит по диаметру, толщине и плотности материала. К сожалению, в тот момент в магазине не оказалось фановой трубы нужной длины, поэтому за основу я взял ветилляционную трубу аналогичного диаметра.

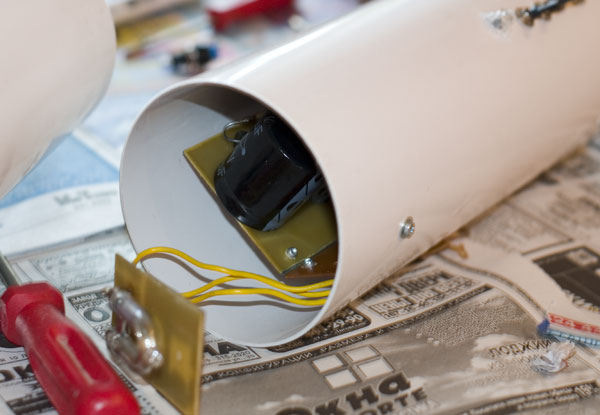

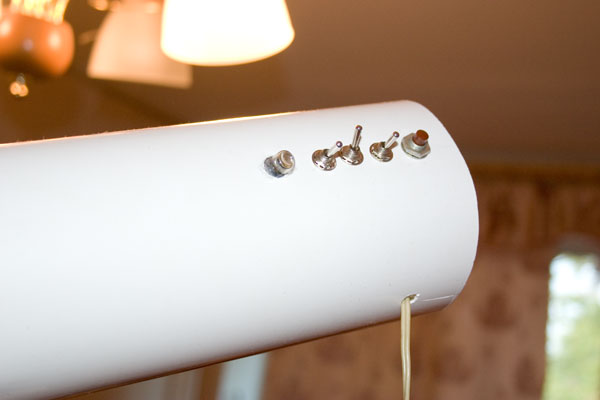

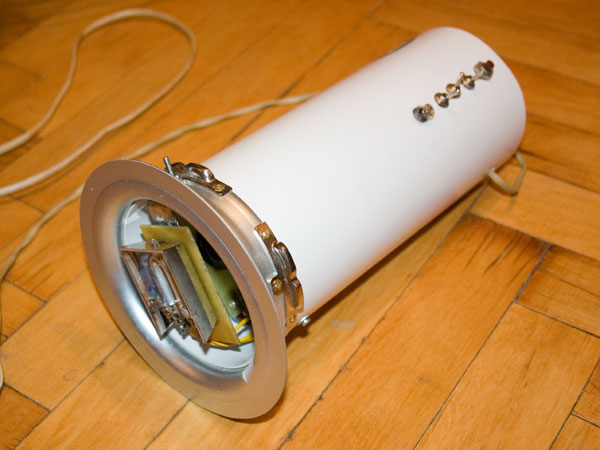

Труба была разрезана в размер, внутрь была спрятана вся электронная часть, а наружу выведена лампа, тумблеры и синхроконтакт.

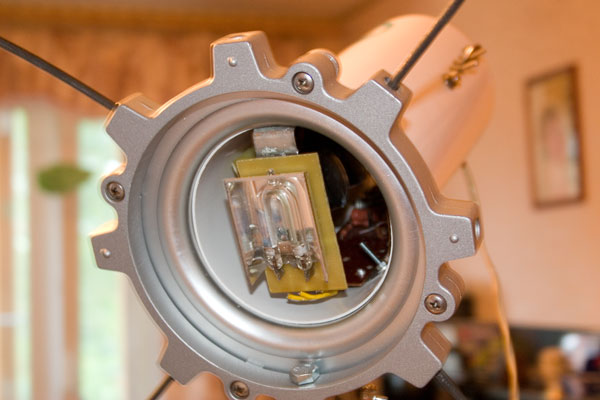

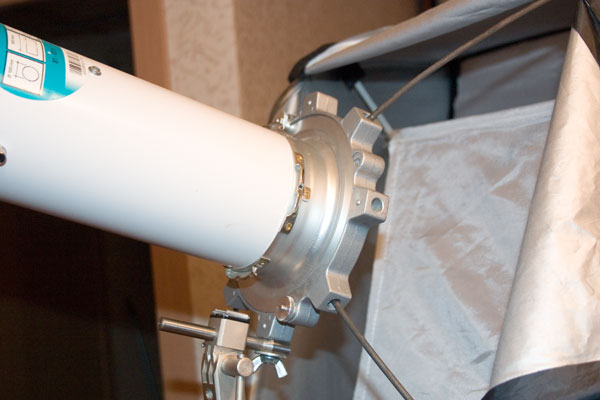

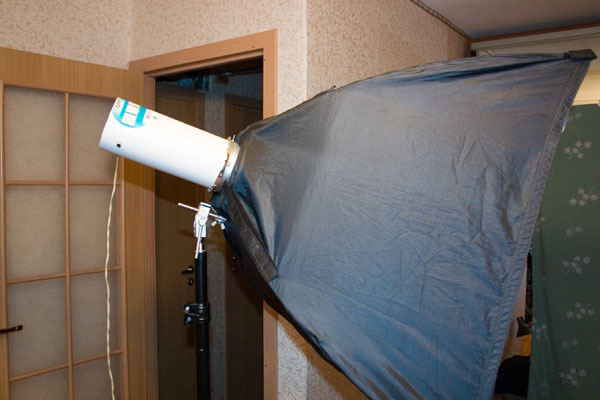

К одной из вспышек был прикреплен переходник шедший в комлекте с байонетом софтбокса (как чувствовал, что он мне пригодится:), который удивительным образом, подошел по диаметру. Со второй вспышкой все вышло несколько сложнее: была изготовлена дощечка с отверстем, соотвествующем диаметру посадочного винта штатива. После чего в нем была нарезана резьба (люймовый метчик я так и не приобрел, поэтому пришлось делать крепление деревянным). Дощечка была приклеена к корпусу вспышки, после чего вся конструкция легко встает на штатив.

Как видите, ничего сверъестественного тут нет: вспышки получились примерно по 60 Дж, что, в общем-то, совсем немного. Но зато стоимость их едва превышает 300руб. (вспышки-доноры мне достались бесплатно) и остается возможность мощность в будущем нарастить.

Единственное узкое место, это система сменных отражателей. К сожалению, она совсем не предусмотрена, так что есть куда развиваться!

В заключение, хочу вас предостеречь: прежде чем вы броситесь курочить старые вспышки и паять новые, неплохо бы понимать чем вы рискуете. А рискуете вы здоровьем, так как конденцаторы такой емкости штука довольно опасная: не трогайте заряженные конденцаторы, не разряжайте их замыкая накоротко (один знакомый мне таким образом оплавил пассатижи), ну и вообще, прежде чем отрезать - семь раз отмерьте: вспышек в вашей жизни будет много, а здоровье - оно одно.

И напоследок дам ссылочку на сайт Андрея Осипова: http://osipoff.ru, человека, съевшего на изготовлении студийного света не одну собаку и безвозмездно (то есть даром) делящегося этими премудростями со всеми желающими.
