Чертежи, схемы и ссылки

В этом разделе собраны интересные и полезные, на мой субъективный взгляд, ссылки на различные схемы и решения. Если у вас есть чем поделиться, то милости прошу на мой e-mail оставьте сообщение в гостевой книге или форуме.

  • Схема 1: Это вариант крепления софтбокса без фирменного осветителя.
    В байонете высверливается отверстие и вставляется болт. Втулка, при необходимости, подбирается экспериментально.
    Идея и чертеж Рустама Бабаева

  • Схема 2: Это шпилька для крепления софтбокса
    Во избежание вопросов сразу говорю: они не продаются и надо искать того, кто бы ее мог сделать.
    Идея и чертеж Рустама Бабаева

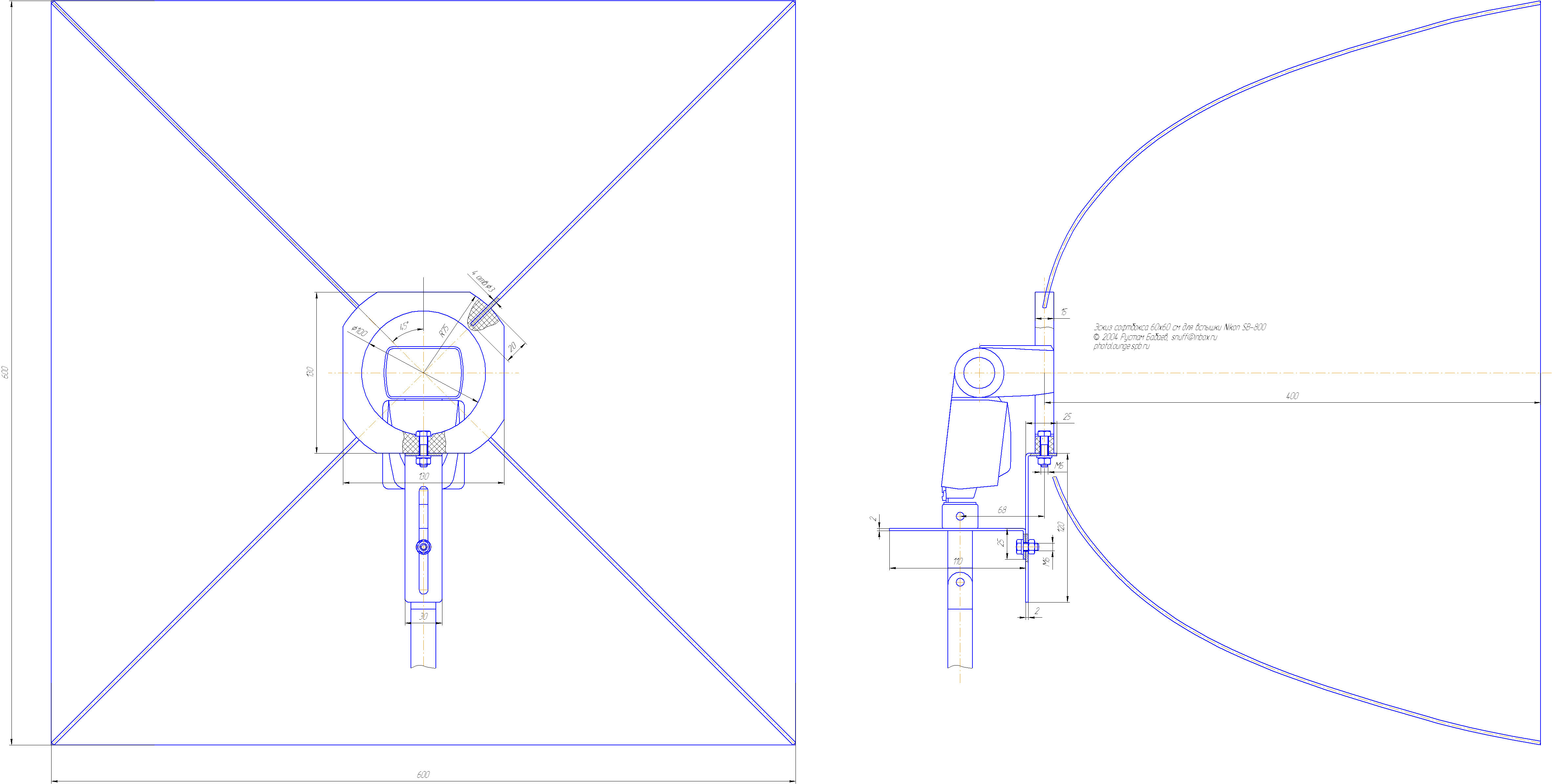

  • Схема 3: Это примерная схема того, как можно сделать софтбокс самому.
    Она была сделана в процессе обкатки идей, но тем не менее, ей вполне можно воспользоваться или взять ее за основу для дальнейших разработок.
    Идея и чертеж Рустама Бабаева

  • Схема 4: Это схема светосинхронизатора который я использую на сегодняшний день. Отличается хорошей чувствительностью, надежностью работы, но несколько громоздок, так как в качестве элемента питания используется 9В крона.
    Так как синхронизатор впаян прямо во вспышки, но не используется диодный мост. Обратите на это внимание.
    Схема оформлена Андреем Клочковым

  • Схема 5: Сейчас я пользуюсь вот таким синхрокабелем с опторазвязкой. Так как он подключается не непосредственно к вспышке, а к синхронизатору, то было все равно какую сипользовать оптопару. Если же подключать напрямую к вспышке, то потребуется более мощная оптопара
    В качестве источника питания использовалась 3В литиевая батарейка.
    Схема оформлена Андреем Клочковым

  • Схема 6:Еще одна схема светосинхронизатора. Данная схема не нова и ее часто можно встретить на просторах сети, приведена она тут по причине того, что она проста в изготовлении и порядок ее изготовления подробно описан Унтерцугом в соответствующей статье

    Схема оформлена Андреем Клочковым


  • Схема 7: И еще одна схема светосинхронизатора. А эта схема прислана одним из посетителей сайта - Владимиром.
    За что ему огромная благодарноcть!
    Судя по схеме, при довольно компактных размерах данная конструкция сочетает высокую регулируемую чувствительность и возможность высоковольтного подключения. Расплатой за это служит стоимость. Но похоже что оно того стоит!
    Схема оформлена Андреем Клочковым

  • Самодельный фотозонт
    Опыт Андрея Клочкова по самостоятельному изготовлению фотозонта.

  • Сайт Андрея Осипова, посвященный самостоятельному изготовлению студийных вспышек. Тот, кто дружен с паяльником, найдет там для себя очень много полезного!

  • Сайт matros'a на котором он делится своими идеями и их реализациями. В частности, именно его фоторюкзак вдохновил меня на создание своего.

  • Схемы светосинхронизаторов.
